Advanced Design System 2025(电子设计智能化软件) v2

Advanced Design System 2025是Keysight公司推出的尖端电子设计智能化（EDA）软件，主要用于射频/微波、高速数字、功率电子及量子电子应用。Advanced Design System具备支持电路级时域/频域剖析、高频电磁仿真、系统级建模与电热协同仿真和3D异构集成设计等功能，可精确模拟从芯片到PCB的复杂硬件性能！并且，ADS 2025在功能上还新增量子芯片开发工具与人工智能驱动的模型生成能力，显著强化了毫米波/亚太赫兹频率设计和高速数字剖析，加上其开放式构造、支持Python脚本智能化与多工具互动操作，可大幅提高设计效率并减少原型迭代本钱！

Advanced Design System 2025安装激活课程

1、双击运行【ADS 2025.exe】安装程序。

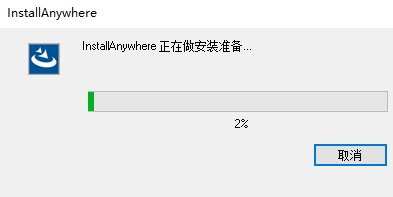

2、正在做安装筹备，请稍等。

3、点击【Next】。

4、勾选协议，点击【Next】。

5、点击【Next】。

6、点击【Next】。

7、更改安装地方，点击【Next】。

8、点击【Next】。

9、更改安装地方，点击【Next】。

10、勾选【On the DeskTOP】，点击【Next】。

11、点击【Install】。

12、正在安装中，请稍等。

13、安装完毕，点击【Done】。

14、点击【退出】。

15、双击运行【Crack文件夹】下的【PathWaveLicensePatcher.exe】程序文件。

16、点击【Start License】，点击【确定】。

17、点击【Select Folder】，找到安装路径并选中【ADS2025】，点击【确定】。

18、点击【Patch Program】，点击【确定】。

19、启动Advanced Design System 2025，勾选【Always try to...】并选中框里面的任意一个，点击【OK】。

20、Advanced Design System 2025安装激活完毕，用户可无限制免费用！

功能介绍

1、设计辅助

ADS软件除去上述的仿真剖析功能外，还包括其他设计辅助功能以增加用户用上的便捷性与提升电路设计效率。ADS所提供的辅助设计功能介绍如下:

1、设计指南

设计指南是藉由范例与指令的说明示范电路设计的设计步骤，用户可以经由这类范例与指令，学习怎么样借助ADS软件高效地进行电路设计。

现在ADS所提供的设计指南包含：WLAN设计指南、Bluetooth设计指南、CDMA2000设计指南、RF System设计指南、Mixer设计指南、Oscillator设计指南、Passive Circuits设计指南、Phased Locked Loop设计指南、Amplifier设计指南、Filter设计指南等。除去用ADS软件自带的设计指南外，用户也可以通过软件中的DesignGuide Developer Studio打造我们的设计指南。

2、仿真向导

仿真向导提供step|by|step的设定界面供设计职员进行电路剖析与设计，用户可以藉由图形化界面设定所需验证的电路响应。

ADS提供的仿真向导包含：元件特质、放大器、混频器和线性电路。

3、仿真与结果显示模板

为了增加仿真剖析的便捷性，ADS软件提供了仿真模板功能，让用户可以将常常重复用的仿真设定拟定成一个模板，直接用，防止了重复设定所需的时间和步骤。结果显示模板也具备相同的功能，用户可以将常常用的绘图或列表格式制作成模板以降低重复设定所需的时间。除去用户自行打造外，ADS软件也提供了标准的仿真与结果显示模板可供用。

2、仿真设计

ADS软件可以提供电路设计者进行模拟、射频与微波等电路和通信系统设计，其提供的仿真剖析办法大致可以分为：时域仿真、频域仿真、系统仿真和电磁仿真，ADS仿真剖析办法详细介绍如下:

1、高频SPICE剖析和卷积剖析

高频SPICE剖析办法提供如SPICE仿真器般的瞬态剖析，可剖析线性与非线性电路的瞬态效应。在SPICE仿真器中，没办法直接用的频域剖析模型，如微带线带状线等，可于高频SPICE仿真器中直接用，由于在仿真时可于高频SPICE仿真器会将频域剖析模型进行拉式变换后进行瞬态剖析，而无需用户将该模型转化为等效RLC电路。因此高频SPICE除去可以做低频电路的瞬态剖析，也可以剖析高频电路的瞬态响应。除此之外高频SPICE也提供瞬态噪声剖析的功能，可以用来仿真电路的瞬态噪声，如振荡器或锁相环的jitter

卷积剖析办法为构造在SPICE高频仿真器上的高级时域剖析办法，藉由卷积剖析可以愈加准确的用时域的办法剖析于频率有关的元件，如雨以S参数概念的元件、传输线、微带线等。

2、线性剖析

线性剖析为频域的电路仿真剖析办法，可以将线性或非线性的射频与微波电路做线性剖析。当进行线性剖析时，软件会先针对电路中每一个元件计算所需的线性参数，如S、Z、Y和H参数、电路阻抗、噪声、反射系数、稳定系数、增益或损耗等，在进行整个电路的剖析、仿真。

3、电路包络剖析

电路包络剖析包括了时域与频域的剖析办法，可以用于包括调频信号的电路或通信系统中。电路包络剖析借鉴了SPICE与谐波平衡两种仿真办法的优点，将较低频的调频信号用时域SPICE仿真办法来剖析，而较高频的载波信号则以频域的谐波平衡仿真办法进行剖析。

4、射频系统剖析

射频系统剖析办法提供用户模拟评估系统特质，其中系统的电路模型除可以用行为级模型外，也可以用元件电路模型进行习用响应验证。射频系统仿真剖析包括了上述的线性剖析、谐波平衡剖析和电路包络剖析，分别用来验证射频系统的无源元件与线性化系统模型特质、非线性系统模型特质、具备数字调频信号的系统特质。

3、ADS与其他EDA软件和测试设施间的连接

因为如今复杂庞大的的电路设计，每一个电子设计智能化软件在整个系统设计中均饰演着螺丝钉的角色，因此软件与软件之间、软件与硬件之间、软件与元件厂家之间的交流与连接也成为设计中不容忽略的一环。ADS软件与其他设计验证软件、硬件的连接介绍如下：

1、SPICE电路转换器

SPICE电路转换器可以将由Cadence、Spectre、PSPICE、HSPICE及Berkeley SPICE所产生的电路图转换成ADS用的格式进行仿真剖析、另外也可以将由ADS产生的电路转出成SPICE格式的电路，做布局与电路结构检查与布局寄生抽取等验证。

2、电路与布局文件格式转换器

电路与布局格式转换器提供用户与其他EDA软件连接交流的桥梁，藉由此转换器可以将不同EDA软件所产生的文件，转换成ADS可以用的文件格式。

3、布局转换器

布局式转换器提供用户将由其他CAD或EDA软件所产生的布局文件导入ADS软件编辑用，可以转换的格式包含IDES、GDSII、DXF、与Gerber等格式。

4、仪器伺服器

仪器伺服器提供了ADS软件与测量仪器连接的功能，用户可以通过仪器伺服器将互联网剖析仪测量得到的资料或SnP格式的文件导入ADS软件中进行仿真剖析，也可以将软件仿真所得的结果输出到仪器，作为待测元件的测试信号。
