lp wizard 10.5 完整

lp wizard 10.5 是一款不收费的PCB封装生成工具，主要用来浏览系统匹配的元器件数据，并且提供了焊接剖析计算功能。为了便捷大伙正常操作用，记者特地提供了详细的图文封装课程。快来绿色资源网下载用吧。

应用介绍

LP浏览器可以迅速浏览上千的电子元器件，迅速查看找到一个匹配的元器件信息。LP浏览器达成了元器件名字、型号规格、尺寸、图形、图形名字与和元器件制造商等详细情况，并可在网络环境下达成网站的连接。用IPC|7351 LP 计算器可以有效地节省建库时间，该焊盘图形计算器是基于IPC|7351A SMT 焊盘图形标准，允许设计我们的焊盘图形，并且与免费库文档达成无缝兼容。

用LP Wizard 10.5 制作Allegro PCB封装课程：

第一步，查找有关datesheet，明确封装具体参数，便于在后面的步骤中核对。如SOIC|8的参数如下图：

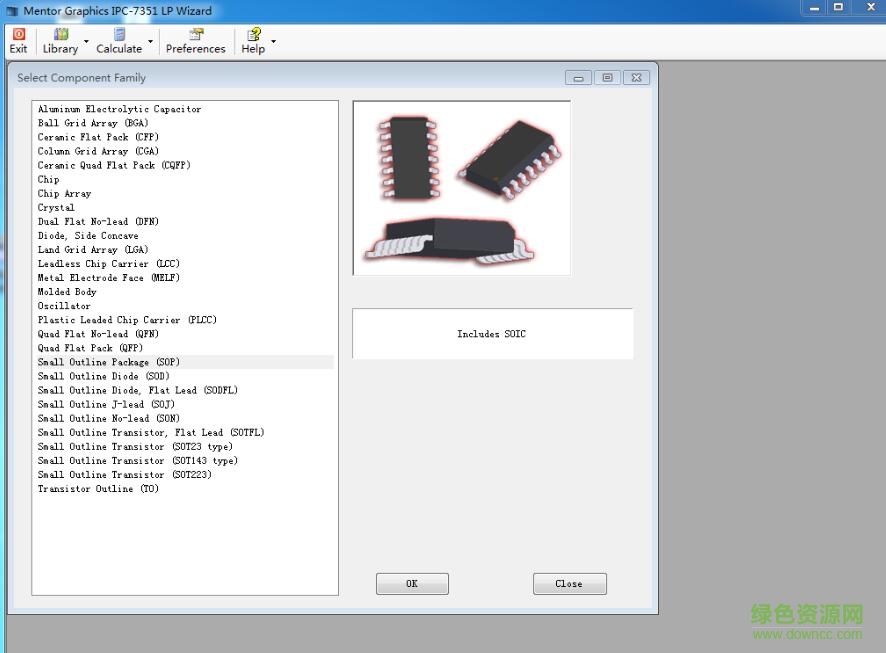

第二步，打开LP 软件，点击Caculate|||||SMD Caculate,选择栏目中的“SOP”项目，如下图：

第三步，点击OK打开，出现如下所示的模板：

第四步，在pitch（P）项输入1.27，代表引脚间距是1.27mm, PIN Count项输入 8，代表需要的引脚数目是8， 然后点击Find 搜索，会出现不少符合搜索条件的模板，如下图：

第五步，对比datesheet参数选择参数相同的一个，点击Wizard ，如下图：

第六步，设置封装导出路径，软件版本等参数，点击 creat ，就会在指定路径下生成封装。

最后，用Allegro打开可以查询生成的封装，可以修改保存到我们的封装库。如下图：

lp wizard 10.5 功能介绍

1.焊接剖析计算

2.器件图形与焊盘图形并列

3.为制造和插装过程设置补偿变量

4.对重叠焊盘进行DRC保护

5.依据操作环境或者用户自概念目的设计焊盘toe、heel、side。

LP Wizard 10.5课程：

1.先装软件，安装到默认路径，不安装license。

2.拷贝MentorKg.exe到C盘根目录

3.打开命令窗口。开始|运行| CMD |回车

4.输入命令 CD \ 回车

5.输入命令 MentorKG |patch C:\MentorGraphics\10.3.2LPW 注意patch 为小写

LP Wizard 10.5和谐办法如下：

1.安装软件，不要安装license

2.运行文件夹中的LPWizardLicenseGenerator.exe生成license.txt文件。

3.指定环境变量MGLS|LICENSE|FILE到 刚刚生成的License即可。

4.拷贝 MGLS.DLL 和 MGLS64.DLL到MentorGraphics\10.5LPW\SDD|HOME\LPWizard目录下覆盖原来文件即可。
