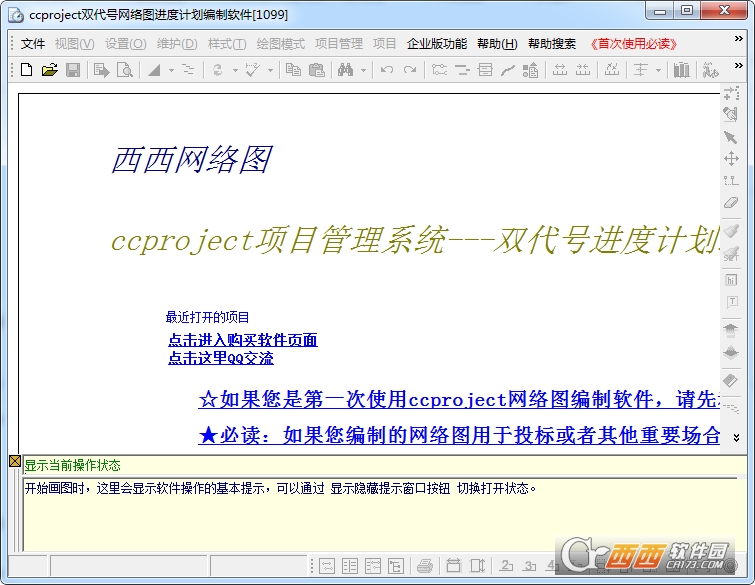

ccproject互联网图绘制软件

ccproject是一款双代号互联网图绘制软件，这款软件可以帮助用户在标准A4，A3，A2纸上绘图，边画边自动排版，打印前不需要任何调整 。也可以参考需要设置任意大小绘图纸，达成宽长幅绘图。

软件功能：

1、编制互联网图、横道图投标

2、生成各时段资源用量报表给管理职员为人材机的数目筹备做参考

3、依据进度计划，为各方管理职员分配任务

4、施工过程中甲乙方交流进度状况

5、生成与进度有关系的报表甲乙方交流数据（如产值报表等）

6、监督计划进度与实质进度的差异并依据实质状况调整进度计划

7、计划进度与实质进度差异为与甲乙方结算提供依据

双代号互联网图知识：

说明：为了表述便捷，这里大家把实质要完成的工序简称为“工作”，在Microsoft的Project中，也叫“任务”。（譬如：工作1，工作2，工作3可以代表建筑工程中的“挖地基”“支模板”“砼浇筑”等）

1、双代号互联网图的表示方法：

双代号互联网图中，以箭线（横线+箭头）来表示工作本身，节点（箭线两端的圆圈）表示工作的开始和结束。如下图表示，“工作1”的开始节点是1，结束节点是2，中间的箭线表示“工作1”。其中“1”“2”表示节点的编号

2、节点除表示工作的开始和结束外，同时还表示工作间的前后逻辑关系。

如下图中，节点2为“工作1”的结束节点，同时也是“工作2”的开始节点 。 节点2将“工作1”与“工作2”连接起来，表示：“工作1”完成之后，“工作2”立刻开始。（同理：“工作2”完成之后，“工作3”立刻开始）

3、下图为相对复杂的逻辑关系：

“工作1”结束之后，“工作2”与“工作4”即可开始。“工作3”与“工作4”两个工作完成之后，后面的“工作5”才能开始。

“工作4”与“工作2、工作3”同时进行，叫“并行线路”；其中，“工作4”工期为9天，“工作2、工作3”两个工作为19天，也就是“工作4”完成后，还有“19|9=10天”的空闲时间，这10天用波浪线表示，叫“自由时差”。

自由时差：在互联网图中，某一个工作假如晚开工10天，不会干扰到其他任何一个工作的开始和结束，那样这个工作的自由时差就是10天。

4、互联网图的规范：

1、节点编号不重复；每一个工作的开始节点编号都要小于其结束节点编号。（软件会自动计算，一般不会出错，用户无需特意修改编号）

2、任意两个节点间，最多只能有一个工作。（在互联网图比较复杂的时候，在大家需要指出某个工作时，常常用其开始及结束节点来表示这个工作。如“工作1”也可以称为“节点1、节点2之间的工作”；假如节点1、2之间有多个工作，则这种表达方法就不可以用了）

3、整个互联网图只能有一个开始节点和一个结束节点（这个规则，是为了在编制计划的时候，就可以确定每一个工作间的逻辑关系；如此，在进度计划编制完成后，修改任何一个工作的持续时间，其后续工作的开始时间就会自动计算）。

下面介绍出现与规范不符合状况的处置方法：

第一种状况：在下图中，节点2与节点3之间，有两个工作，分别为“工作2”与“工作4”；出现这样的情况，一般在工期较短的工作后面添加一个虚工作，如下图2所示。

第二种状况：在下图中，节点1，节点2这两个节点，都只不过“开始节点”（不是任何工作的结束节点）；同时，节点7与节点9，都是“结束节点”（不是任何工作的开始节点）。

处置这样的情况，非常重要的要想了解每个工作间的前后逻辑关系。如“工作7”假如要在某一个工作完成后才能开始，那样这个节点2就能直接合并到对应工作的结束节点上；同样的道理，假如有某一个工作需要在“工作8”完成之后才能开始，那样节点7就能合并到对应工作的开始节点上。

这里的处置办法，是最简单的处置办法，在找不到对应逻辑关系的状况下，可以在最早的开始节点和其他的开始节点间，添加一个挂起工作（挂起工作：表示工作间逻辑关系，同时占用肯定的时间，常常用于处置搭接的逻辑关系）；多个结束节点的状况，就是直接将多个结节点依据时间就近找到节点直接合并。

如上图：在节点1与节点2之间增加一个挂起工作（挂起工作的时间，依据原来两个工作的开始时间差决定）；上图中的节点7与节点8合并（合并后，软件会自动重新计算节点编号为“7”）

假如直接合并节点看起来逻辑关系比较乱，可以用虚工作来连接两个节点。（严格意义上来讲，下图节点7、8之间的虚工作为冗余工作，是可以删除的，有时为了互联网图布局漂亮，又不影响逻辑关系的表达，也可以如此表示）

下图为对就互联网图，横道图的表示方法。通常情况下，横道图只不过表示每一个工作的开始、结束时间。不会画出每个工作间的逻辑关系线。（当然，横道图可以显示这类逻辑关系线，只不过在工作间逻辑关系比较的时候，逻辑关系线相互交叉、重叠，根本看不了解，表达非常混乱。所以，对于需要了解表达工作间逻辑关系的场所，就需要用互联网图）

说明：

1、在教科书的互联网图中，只有实工作和虚工作的定义，但在实质进度计划编制过程中，有一些状况只用这两类型型的工作不可以解决问题，所以大家依据实质状况，对互联网图的工作种类进行了一些拓展。

2、工作种类讲解：

实工作：互联网图大多数工作都是实工作，就是用来表示实质需要完成的工作。譬如建筑工程中的“挖地基”“砌砖”等

虚工作：只表示工作的逻辑关系，不占用时间。在解决复杂逻辑关系或满足规范需要时用。

里程碑工作：表示某一阶段性任务完成的标志性工作，不占用时间。如建筑工程中的“交工验收”“三通一平完成”等

挂起工作：与虚工作类似，表示工作间的逻辑关系，但同时也占用肯定的时间。一般用来解决搭接的逻辑关系，也用来表示工作延时开始等。

辅助工作：在互联网图中，重点线路是依据占用时间长短来计算出来的。有某些工作，如工程中的水电维护、场地清扫等，会从项目的开工到结束一直进行，且时断时续，但这类工作不可以作为进度计划的重点工作，这个时候可以将这类工作设置为辅助工作。辅助工作无需指定工期，辅助工作的工期是由其并行的工作（可能是多个工作组成的线路）决定的。

组件工作：常常用来表示某工作开始一段时间后，另一个工作开始的逻辑关系。
