鲁班下料软件完整版 v19.0.0

鲁班下料2023 是一款适用于现场钢筋下料的软件，凭着专业的技术功能、简洁直观的界面与易学易用的特征，深受广大用户喜爱。这款软件完全开放并融入了丰富的经验做法，让计算结果更具实用性；同时支持在 3D 模型中直接修改钢筋图形或参数，并与相应报表实时联动。

其中，内置的加工断料组合系统能大幅减少钢筋加工损耗，仅需一张骨架排列图，就能将钢筋下料员工从冗杂的图纸中解放出来，显著减轻管理职员的劳动强度，减少出错概率。除此之外，鲁班下料还拥有全新的 3D 显示及编辑功能，可完整呈现整个工程的建筑模型，便捷用户查看构件布置是不是存在问题等。

这款软件旨在彻底改变钢筋下料的工作步骤，很大提高有关员工的工作效率。有需要的朋友可以下载体验一番！

鲁班下料功能特点

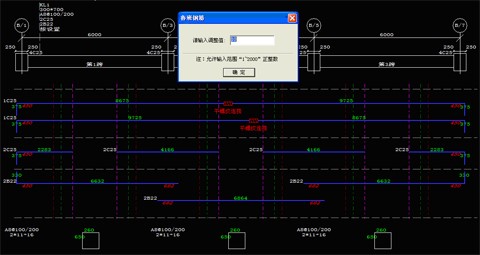

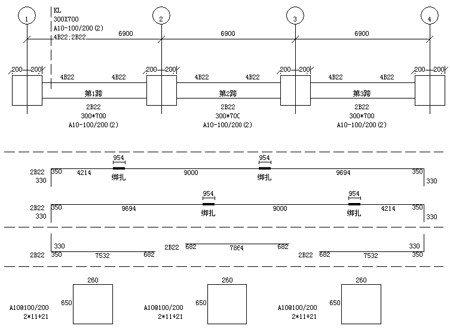

1、【钢筋骨架排列图，指导施工，提高工作水平和效率】

现在指导钢筋下料的方法就是一张钢筋清单表，把原位标注写在模板上，第二天可能就会找不到了，又要重复交底。用软件，仅需一张骨架排列图就能解决问题了。一张排列图可以将钢筋下料员工从大堆的图纸中解放出来，大大降低管理职员的劳动强度和出错机率

2、【钢筋模数，靠模调整。从料单开始，进行钢筋下料的合理优化】

钢筋模数设定：在计算时就能控制钢筋下料长度，根据模数进行断料计算，完成优化下料的第一步；模数设置灵活应用，可自概念参数，可自行调整模数优先等级，目的就是最大限度的降低钢筋废料

3、【构件3D显示及编辑】

可完整显示整个工程的建筑模型，亦可查看构件布置是不是出错，同时提供了钢筋实体的三维显示，可以模拟真达成场钢筋的排布状况，对于复杂构件可提前得知施工困难程度和注意要素，同时支持钢筋三维编辑

4、【构件分段施工】

施工现场的变化比较大，下料员工最头疼的件事之一就是分段施工。譬如分成三段，传统的手工折分时，一道梁需要看三次图纸，分三套料单。假如分段施工的后浇带地方发生临时改变，料单作废。而软件中的施工缝可随时修改，仅需鼠标轻轻一点就能立刻刷新，自动折分计算结果

5、【断料组合加工表，让钢筋损耗降低到最低】

传统的断料方法是工人根据钢筋清单，依次断料或者稍微组合一下，如此的工作过程达不到原材料最高用效率，损耗率控制也不理想。鲁班下料软件中的断料组合加工表,对料单中的钢筋进行500次组合运算，达到最好的组合，通过断料组合加工表指导现场断料,就能将损耗减至最低,大大提高企业效益

6、【改变工作步骤，减轻工作强度】

传统的钢筋工程量计算，预算职员先要读图，在脑子中要将多张图纸间打造工程三维立体联系，致使工作强度大。用软件则完全改变了工作步骤，拿到其中一张图，将图的信息输入电脑，不需要管每张图之间三维关系。而三维空间关联关系被计算机以轴网、标高等几何信息代替，并给与自动处置，如此会大大减少了工作强度和工作复杂程度

7、【借助CAD电子文档，简化建模过程，提升建模效率】

鲁班下料的CAD转化，成功率在95%以上，对实质图纸上的各类状况都能灵活应付，建模时间大大降低，显著提升了钢筋下料用户的工作效率

8、【 LBIM数据共享】

鲁班各系列软件之间的数据达成完全共享，鲁班大师（钢筋）和鲁班下料之间可以互相打开。软件之间界面、操作模式、数据存储方法相同，掌握了一个软件等于学会了所有软件，提升了用户的社会竞争优势

9、【降低错误，提升工程量计算的精准性】

鲁班下料软件与手工计算相比，降低了数据提取错误、计算错误。软件根据图形自动套用有关规范需要，自动完成剖析计算。自动进行搭接、弯钩和弯曲系数（又称延伸率）的计算，并依据钢筋直径得到钢筋重量，整个钢筋的计算过程，用户不需要干涉，自动计算钢筋的重量和长度。智能检查系统，为用户的工程装修网，解决了后顾之忧

10、【工程量计算成就的重复借助】

借助软件一次性打造的模型，可以重复应用于其他类似工程钢筋工程量的计算

轴网站建设模课程

1、【直线轴网 】

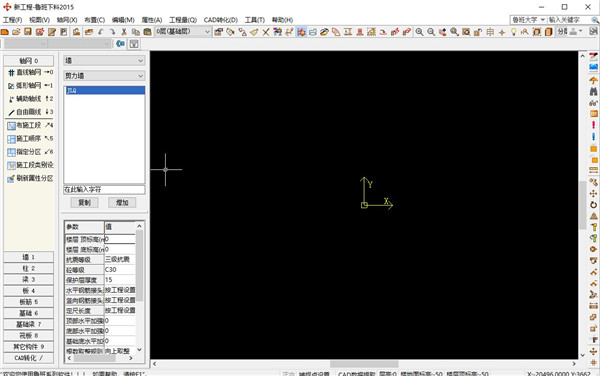

1、创建直线轴网： 鼠标左键点击“直线轴网”的图标，弹出如图

2、左键点击“高级”选项，设置轴网的界面

3、注： 将“自动排轴号”前面的勾去掉，软件将不会自动排列轴号名字，你可以任意概念轴的名字。

【高级 】

【轴号标注】：四个选项，假如无需某一部分的标注，点击鼠标左键将它前面的“√”去掉即可。

【轴号排序】：可以使轴号正向或反向排序。

【调用同向轴线参数】：假如上下开间（左右进深）的尺寸相同，输入下开间（左进深）的尺寸后，切换到上开间（右进深），左键点击“调用同向轴线参数”，上开间（右进深）的尺寸将拷贝下开间（左进深）的尺寸。

【初始化】：等于删除本次设置的轴网。实行该命令后，轴网绘制图形窗口中的内容全部清空。

【调用已有轴网】：左键点击，如图所示，可以调用以前的轴网并进行编辑，如图

【浮动轴号】：假如将图形放大，看不到轴网的轴号时，软件会自动出现浮动的轴号，便于辨别操作

4、编辑直线轴网

①、增加一条轴线

左键点击选中轴网，右键点击要增加的轴线（开间或进深，软件会自动辨别）， ，增加的轴线名为 1 ／ ж ，如在 C 轴上增加一条开间轴线，则增加的轴线名软件自动命名为 1 ／ C

②、删除一条轴线

左键点击选中轴网，右键点击要删除的轴线（开间或进深，软件会自动辨别），标注册会计师自动变化

③、添加进深（开间）轴线

在鼠标点击所进深（开间）方向增加一条轴线，（开间或进深，软件会自动辨别）软件自动增加分轴号标注

④、删除一段轴线

删除鼠标点击的开间（进深）内轴线（开间或进深，软件会自动辨别）

⑤、在直线轴网中，修改轴网的数据。

双击已建好的轴网，进入到轴网编辑图 ，可对已建好的轴网的数据进行修改

2、【弧形轴网】

1、创建弧形轴网：鼠标左键点击“弧形轴网”的图标，弹出如图

2、 轴网设置【高级 】见下图

【轴号标注】：两个选项，假如无需某一部分的标注，用鼠标左键将它前面的“√”去掉。

【轴网对齐】：

轴网旋转角度，以坐标 X 与 Y 的交点 0 为中心，按起始边 A 轴旋转

终止轴线以 X 轴对齐，即图中 D 轴与 X 轴对齐。

3、终止轴线以Ｙ轴对齐，即Ｂ轴与Ｙ轴对齐。 等于正常设置，轴网回到初始原位

【轴号排序】：可以使轴号正向或反向排序

【初始化】：使现在正在进行设置的轴网操作重新开始，等于删除本次设置的轴网。实行该命令后，轴网绘制图形窗口中的内容全部清空

【调用已有轴网】：操作步骤与直线轴网相同

修改弧形轴网，修改方法与直线轴网的修改方法相同

系统需要

安装鲁班下料软件之前，请确认计算机满足以下最小配置：

1、2.0GHZ 以上双核

2、512M 以上内存

3、512M 以上硬盘空间

更新日志

v19.0.0版本

新增：

22G101部分

1、工程设置

①增加22G101图集选项

②增加锚固区砼批量设置

③构件抗震等级C20调整为C25

2、柱

①增加单向穿层柱箍筋加密范围架构

②增加双向穿层柱箍筋加密范围架构

③增加边角柱外侧钢筋梁宽范围内的架构节点

④增加边角柱外侧钢筋梁宽范围外的架构节点

⑤新增KZ中柱柱顶梁宽范围外纵向钢筋架构

⑥KZ边柱、角柱柱顶等截面伸出时钢筋架构

⑦新增梁上柱下加密架构

⑧新增墙上柱下加密架构

3、墙

①增加墙竖向钢筋上层直径大于下层直径时的连接架构

②端墙外侧竖向钢筋搭接传力弯折配筋架构

③端柱翼墙节点

④连梁增加纵筋弯锚时支座内平直段长度架构

4、梁

①增加局部带屋面框架梁KL纵向钢筋架构

②框架梁与剪力墙平面内连接架构

③框架梁与剪力墙平面外连接架构

④支撑于梁的梁端纵向钢筋锚固方法和架构做法架构

⑤ 非框架梁下部钢筋不满足直锚时弯锚架构

⑥新增受扭非框架梁的平法表达及架构

⑦新增非框架梁充分借助钢筋抗拉强度时连接架构

⑧新增框支梁上部墙体边开洞箍筋加密架构

5、 板

①取消支座端部的90度弯折

②取消负筋跨板负筋端部的90度弯折

③新增BTb、DTb楼梯种类

其他部分

6、软件界面升级，新增支持2K、4K好看的屏。

7、箍筋模型，内箍支持按范围取整设置。

8、人防门楣梁、人防门槛梁支持自概念断面。

9、集水井、排水沟、独立基础、筏板筋增加侧边保护层。

10、门楣梁、门槛梁增加箍筋保护层。

11、砖墙增加其他配筋。

优化：

1、 鲁班下料2023V19版本支持打开鲁班大师2023V32版本。

修正：

1、修复下层剪力墙纵筋未扣除上层窗洞问题

2、修复案例工程智能生成架构柱软件异常问题

3、修复案例工程筏板筋看不到排布图问题

4、修复案例工程中柱骨架图下部离板高度不对问题

5、修复案例工程柱帽箍筋简图不对问题

6、修复案例工程水平折梁处的支座筋根数计算不对问题

7、修复案例工程图纸cad转化柱，平面地方会偏移问题

8、修复框架梁单构件三维没办法修改钢筋长度问题

9、修复骨架图修改了钢筋的长度后相同长度的钢筋没合并问题

10、修复筏板排布图底筋直锚调弯锚弯折方向显示不对问题

11、修复上下柱变直径，骨架图修改长度后接头直径信息不显示问题

12、修复cad单梁转化存在卡顿问题

13、修复边角柱柱骨架图主筋伸出实体问题

14、修复案例工程高低筏板底筋锚固长度伸出筏板实体问题
