虚拟声卡示波器软件 v1.0 绿色纯净版

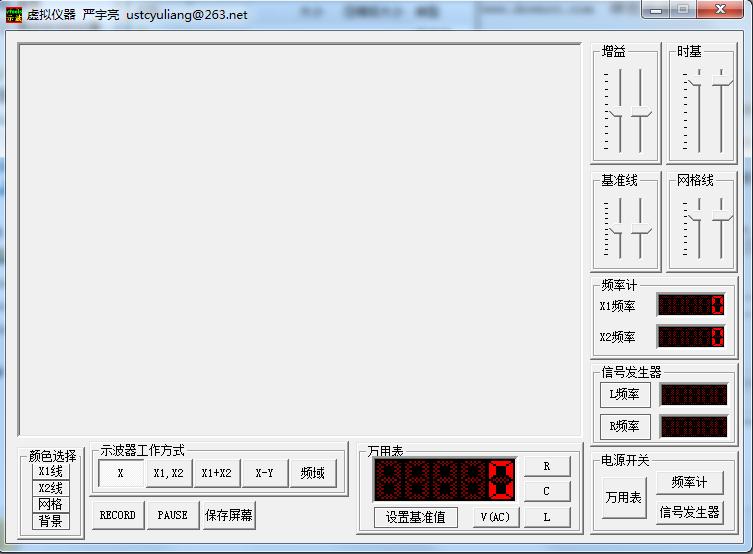

虚拟声卡示波器软件是一款借助声卡进行采样和输出虚拟仪器，可以助你完成各种测试、智能化和测量。这款工具的工作方法包含x、x1,x2、x1+x2、x-y、频域等五种，并且包含了万用表，信号发生器，频率计等工具，用时你配置好声卡，就能进行数字信号的测试了，欢迎下载用。

万用表的说明

要紧声明：

假如你没肯定电路基础，请勿用本软件。假如操作不当或许会损毁声卡甚至电脑。对导致的所有后果，作者不负责。

测试电缆的制作：

需要两个3.5的立体声插头，并将两段三芯屏蔽线接上，另一端可接上鱼夹，假如需要不高可直接用耳机线。

用法：

1.检查你的声卡是不是支持44100采样率16位双声道双工方法（目前的声卡没有这类问题）。检查声卡上是不是有line in口，假如只有mic口，那样本软件部分功能可能没办法达成（一些主板集成声卡存在这类问题）。

2.打开音频高级控制（一般在屏幕的右下角），关闭所有特效如环绕音之类，将录音方法选择为line。

3.将做好的两根音频电缆分别接到声音输出口和line in口。

4.找一些准确的电阻器，电容器，电感器作标准元件，把它们的值填入你可以如此填4.7k 4.698k 4698 ,填不填单位没关系，但显示的数值和对应框中的数为同一单位。

5.将待测元件和同一类标准元件串联，标准元件另一端（非公共端）接地，待测元件那端（非公共端）接R输出或L输出（两边输出频率不同）可视具体状况而定。

将待测元件的两端接到line in电缆的非地的两端（R_in,L_in) 。目前屏幕上显示的值就是待测元件的值了，假如不是则交换line in 电缆的非地的两端。只能测交流有效值。示波器窗口可同时显示两路信号的波形，可以看到幅度和相位的关系。LED屏并不显示小数点，输入基准值时有一些方法。如以0.047uf电容做为基准，输入时可输入47，显示值的单位和基准值一致。V档显示的是相对值，可通过外置的电位器和以知幅度的信号源来校准。 高速下载

信号发生器的另类应用：生物反馈心态调节器，即借助差频诱发同步脑波。将左声道信号调为400hz，右声道为（400-d） hz。d=1-4：促进睡眠；d=4-8：想象力丰富，想法好，对进行创造性劳动非常有帮助；d=8-14：可使精神重压松弛，对脑力劳动过度疲劳而需要休息调整非常适用；d=14-25;处于正常警觉亢奋状况，对正常进行脑力劳动或防止瞌睡误事特别有用。以上可参见《电子报》99合订本上册p153，原文使用了单片机和复杂的电路，这里用软件的办法达成了。可以戴上耳机试一试，成效还很好。

声卡的正确设置是本软件正常工作的首要条件，因为声卡多种多样，各种版本的驱动程序更是多不胜数，作者并不可以保证每一块声卡上都能正常工作。但通过两种容易见到声卡上的测试，软件都能非常不错的工作。测试的声卡芯片为雅马哈 724，用公版驱动，另一为主板集成声卡，芯片为革新 es1373，用主板自带驱动。

设置时大致按以下步骤进行：

1. 打开声音高级控制

2. 选择录音属性，打开录音音量控制面板，将输入方法选成LINE。

3．关闭非必须的声音特效，如混响环绕，以防止左右声道互相干扰。

4．假如无信号时背景噪声较大，可尝试将一些选项静音，尤其是CD音频。

5. 调整输出和输入的平衡，可借用示波器部分和信号发生器部分达成。

这个时候信号是从LINE IN 口输入的。在输出音频信号时，输入口是没信号的。

假如用其它声卡，可参照以上步骤设置。注意用公版驱动或自带驱动，不要用windows带的驱动。假如仍没办法正确工作，可换一个驱动试一试。

可能出现的状况：

声卡上没LINE IN 口，只有MIC口，在一些便宜主板集成的声卡上会有这样的情况，由于MIC口一般是单声道，也就是示波器只能单踪工作，万用表也只能测电压了。

打开信号发生器，示波器上同时显示波形，这是输出反馈到输入端导致的，可修改各项设置。

电缆的制作：

将一段三芯屏蔽线接在立体声插头上，即成一根测试电缆，用同样办法做另一根。把它们插到声卡后的输出输入口上，电路就接好了。

软件的撰写过程：

整个软件是用VC写的，对声音的操作用的是API，一些部分如FFT和位图的保存修改自现成的网站源码。我尝试用硬件达成部分功能，但把电路搭成后测试，才发现这完全是多此一举，软件达成的比硬件还要好，电路非常难产生标准的正弦波，而软件却轻松达成了。这印证了一句名言----简结至上。
